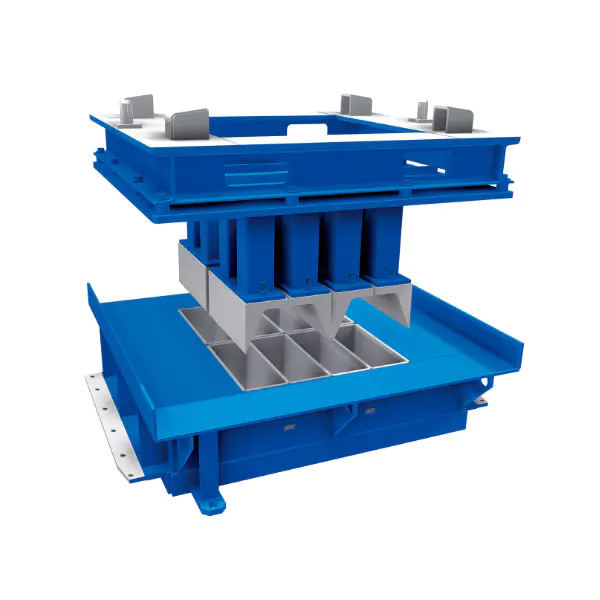

Sunkiosios surenkamosios betono formosyra daugiau nei laikini konteineriai šlapiam betonui. Tai tikslūs gamybos įrankiai, nustatantys surenkamųjų betoninių gaminių formą, matmenis, paviršiaus kokybę, pakartojamumą ir efektyvumą. Gamintojams, gaminantiems betono komponentus pakartotinai, tvirta forma gali skirtis tarp stabilaus gamybos proceso ir nuolatinių problemų, susijusių su deformacija, sudėtingu išardymu, paviršiaus defektais ir matmenų pokyčiais.
Šiame vadove paaiškinama, kaip tvirtos surenkamojo betono formos palaiko patikimą betono gamybą, kokie konstrukcijos veiksniai turi įtakos jų veikimui, kaip formų medžiagos ir armatūra įtakoja tarnavimo laiką ir kaip gamintojai gali sumažinti įprastas gamybos problemas. Ji taip pat apima pelėsių paruošimą, betono slėgį, vibraciją, išardymą, priežiūrą, kokybės kontrolę ir praktinius klausimus, kuriuos pirkėjai turėtų užduoti prieš užsakydami pasirinktines formas.
Turinys
- Kodėl svarbios sunkiosios surenkamosios betono formos
- Kaip gaminamos sunkiasvorės formos
- Medžiagos ir konstrukcinis veikimas
- Pagrindinės patikimos gamybos dizaino savybės
- Bendrosios programos
- Dažnos gamybos problemos ir sprendimai
- Praktinė formų gamybos darbo eiga
- Priežiūra ir tarnavimo laikas
- Ką pirkėjai turėtų paruošti prieš užsakydami
- Dažnai užduodami klausimai
- Paskutinės mintys
Kodėl svarbios sunkiosios surenkamosios betono formos
Surenkamojo betono gamyba priklauso nuo pakartojamumo. Gamybos komanda gali išlieti dešimtis, šimtus ar tūkstančius panašių komponentų, todėl forma turi išlaikyti savo geometriją per pakartotinius pakrovimo, vibracijos, kietėjimo ir išėmimo ciklus.
Silpna arba prastai suprojektuota forma gali sukelti problemų, kurios, atrodo, yra susijusios su betonu, bet iš tikrųjų kyla iš formavimo sistemos. Jei šoninė plokštė juda veikiant betono slėgiui, gatavas elementas gali tapti per didelis arba iškreiptas. Jei siūlės nėra pakankamai sandarios, cemento pasta gali išbėgti ir palikti nepageidaujamus pelekus išilgai kraštų. Jei pelėsių paviršius yra pažeistas arba užterštas, betono apdaila gali tapti netolygi.
Todėl tvirtos surenkamojo betono formos yra sukurtos taip, kad užtikrintų konstrukcijos stabilumą ir išliktų praktiškos montuojant, valant, išimant iš formos ir pakartotinai naudojant. Tinkamas formos standumas, išlyginimas ir atrama yra ypač svarbūs gaminant didelius ar sunkius elementus.
Kaip gaminamos sunkiasvorės formos
Stiprioje formoje formavimo paviršiai paprastai derinami su struktūrine atramine sistema. Formuojantis paviršius liečiasi su betonu, o rėmai, briaunos, atramos, standikliai, vyriai, spaustukai, varžtai ar kiti mechanizmai suteikia reikiamą standumą.
1. Paviršių formavimas
Formuojantis paviršius lemia betono geometriją ir išvaizdą. Gaminiams, kuriems reikalinga sklandi architektūrinė apdaila, paviršius turi būti švarus, stabilus ir tinkamai paruoštas.
2. Sustiprinti rėmai
Didelėms formoms reikalingas konstrukcinis sutvirtinimas, kad būtų atsparus deformacijai. Sutvirtinantys briaunos ir išoriniai rėmai paskirsto apkrovas ir padeda išlaikyti matmenų stabilumą liejant.
3. Sujungimo ir reguliavimo sistemos
Varžtų jungtys, spaustukai, reguliuojamos plokštės, padėties nustatymo įtaisai ir nuimamos dalys gali palengvinti formų surinkimą ir pritaikymą. Tinkama konfigūracija priklauso nuo gaminio dizaino ir gamybos apimties.
4. Išmontavimo komponentai
Liejimo forma turi ne tik tvirtai laikyti betoną; taip pat turėtų būti įmanoma pašalinti sukietėjusį arba iš dalies sukietėjusį komponentą nepažeidžiant kampų, paviršių, įdėklų ar pačios formos.
Medžiagos ir konstrukcinis veikimas
Skirtingiems surenkamiems gaminiams reikalingos skirtingos liejimo medžiagos. Renkantis medžiagą reikia atsižvelgti į numatomų naudojimo būdų skaičių, reikalingą paviršiaus apdailą, gaminio geometriją, betono slėgį, gamybos aplinką ir priežiūros reikalavimus.
| Pelėsių medžiaga | Tipinės charakteristikos | Tinkamos gamybos sąlygos |
|---|---|---|
| Plienas | Didelis stiprumas, standumas, pakartojamumas ir atsparumas sudėtingoms gamybos sąlygoms. | Sunkūs komponentai, pasikartojanti gamyba, konstrukciniai produktai ir pramoninis pritaikymas. |
| Mediena / Fanera | Lengva gaminti ir modifikuoti, ypač naudinga ribotai gamybai ar prototipams. | Trumpi gamybos etapai, specialios formos ir projektai, kuriuose tikimasi dažnų modifikacijų. |
| Stiklo pluoštas / kompozitas | Naudinga detalioms formoms ir pasirinktoms architektūrinėms programoms su gana sudėtingais paviršiais. | Dekoratyviniai gaminiai ir formos, kurių geometrija ar paviršiaus charakteristikos reikalauja lankstumo. |
| Plastikinės sistemos | Lengvas ir tinka tam tikroms modulinėms arba pasikartojančioms programoms. | Produktai, kurių svoris, valdymas ir formos konfigūracija yra svarbūs aspektai. |
Reikliai pramoninei gamybai dažniausiai pasirenkamas plienas, nes jis gali užtikrinti standumą ir ilgaamžiškumą, reikalingą pakartotiniam liejimui. Tačiau tiksli plieno rūšis, plokštės storis, armatūros konfigūracija, suvirinimo būdas ir paviršiaus apdorojimas turėtų būti nustatomi atsižvelgiant į gaminį ir eksploatavimo sąlygas, o ne naudojant vieną standartinę specifikaciją kiekvienai formai.
Pagrindinės patikimos gamybos dizaino savybės
Matmenų stabilumas
Dedant ir sutankinant betoną, forma turi atsispirti judėjimui. Tai ypač svarbu didelėms sienų plokštėms, sijoms, kolonoms, drenažo produktams, komunalinėms konstrukcijoms ir kitiems sunkiems surenkamiems komponentams.
Tikslus derinimas
Plokštės, kampai, angos, įdėklai ir įterptieji komponentai turi likti numatytose vietose. Mažos formos klaidos gali pasikartoti per kiekvieną liejimo ciklą, todėl nedidelė įrankių problema paverčiama pagrindine gamybos problema.
Kontroliuojami sąnariai
Pelėsių jungtys turėtų sumažinti nepageidaujamą betono nuotėkį, tuo pačiu leidžiant praktiškai surinkti ir nuimti. Tinkamai suprojektuotos jungtys gali sumažinti briaunų defektus ir valymo darbus po išardymo.
Tinkami nuožulniai ir kraštai
Aštrūs betono kampai yra pažeidžiami tvarkant ir išimant iš formos. Atitinkami nuožulniai gali padėti apsaugoti kraštus ir sukurti nuoseklų vaizdą visose gamybos partijose.
Prieinamos valymo zonos
Sunkiai valomas pelėsis gali pamažu kaupti sukietėjusį betoną, dulkes, atpalaiduojančių medžiagų likučius ir kitus teršalus. Lengva prieiga prie kritinių paviršių padeda išlaikyti kartojamas liejimo sąlygas.
Praktinis išardymas
Nuimamos šoninės plokštės, vyriai, kėlimo taškai, reguliuojamos dalys ar kitos nuimamos funkcijos gali sumažinti fizines pastangas, kurių reikia norint atlaisvinti gatavą komponentą. Formos išėmimo metodas turėtų būti svarstomas kuriant formą, o ne kaip pasekmes.
Atsparus betono slėgiui ir pakartotiniam tvarkymui.
Išlaikykite geometriją kartodami gamybos ciklus.
Užtikrinkite tinkamą ir nuoseklų betono paviršių.
Palaikykite praktinį surinkimą, nuėmimą, valymą ir reguliavimą.
Įprasti sunkiųjų surenkamųjų betono formų taikymai
Didelės apkrovos formų sistemos gali būti sukurtos daugeliui skirtingų surenkamųjų gaminių. Galutinė konfigūracija turėtų atspindėti komponento geometriją, svorį, armatūros išdėstymą, gamybos kiekį ir montavimo reikalavimus.
- Betoninės sienų plokštės:dideliems plokštiems elementams reikia stabilių formų rėmų ir patikimo išlyginimo.
- Betoninės sijos ir kolonos:matmenų nuoseklumas yra svarbus sujungimams ir montavimui.
- Drenažo kanalai:Pakartotinės gamybos pranašumai yra patvarūs formavimo paviršiai ir efektyvus nuėmimas.
- Šuliniai ir komunaliniai komponentai:tikslioms angoms ir įterptoms funkcijoms reikia kontroliuojamos padėties.
- Kelių ir infrastruktūros komponentai:sunkiomis gamybos sąlygomis reikia tvirtos formos konstrukcijos.
- Architektūriniai surenkamieji gaminiai:ypač svarbūs tampa paviršiaus apdaila, detalės, nuožulniai ir geometrinis nuoseklumas.
- Individualūs betono komponentai:nestandartinėms formoms gali prireikti reguliuojamų arba specialiai pagamintų formų dalių.
Dažnos gamybos problemos ir praktiniai sprendimai
| Problema | Galima priežastis | Praktinis atsakymas |
|---|---|---|
| Pelėsių deformacija | Nepakankamas standumas, netinkamas tvirtinimas arba per didelis liejimo slėgis. | Peržiūrėkite rėmo struktūrą, atramos taškus, plokštės storį ir sutvirtinimą. |
| Betono nuotėkis | Tarpai jungtyse, susidėvėję sandarikliai arba blogas plokščių išlygiavimas. | Prieš liedami patikrinkite jungtis, sandariklius, spaustukus ir surinkimo tikslumą. |
| Paviršiaus defektai | Nešvarus pelėsio paviršius, pažeistas formavimo paviršius, per daug atpalaiduojančios medžiagos arba prastas sutvirtinimas. | Išvalykite formą, apžiūrėkite paviršių ir kontroliuokite atpalaiduojančios priemonės naudojimą. |
| Sunkus išmontavimas | Nepakankamas paruošimas išleidimui, netinkama geometrija arba per anksti nuplėšta. | Prieš nuimdami peržiūrėkite atpalaiduojančios medžiagos procedūrą, formos geometriją ir betono stiprumą. |
| Matmenų variacija | Skydelio judėjimas, pakartotinis susidėvėjimas, netikslus nustatymas arba nenuoseklus matavimas. | Prieš liedami patikrinkite formos matmenis ir nustatykite kartojamus tikrinimo taškus. |
| Greitas pelėsių susidėvėjimas | Šiurkštus elgesys, netinkami valymo metodai, korozija arba netinkama priežiūra. | Nustatyti valymo, tikrinimo, saugojimo ir remonto procedūras. |
Viena svarbi pamoka yra ta, kad kokybės problemos turi būti sistemingai tiriamos. Jei keli betono vienetai rodo tą pačią matmenų paklaidą, pačios formos patikrinimas gali būti produktyvesnis nei iš karto pakeisti betono mišinį.
Praktinė formų gamybos darbo eiga
1 veiksmas: patvirtinkite gaminio brėžinį
Pradėkite nuo gatavo betono komponento, o ne nuo formos. Patvirtinkite bendruosius matmenis, sienelės storį, angas, įdėklus, armatūros sąsajas, kėlimo taškus, nuožulnes, paviršiaus reikalavimus ir leistinus nuokrypius.
2 veiksmas: apibrėžkite gamybos tikslą
Numatomas liejinių skaičius turi tiesioginės įtakos formos struktūrai, medžiagai, paviršiaus apdorojimui, reguliavimo sistemai ir priežiūros strategijai.
3 veiksmas: sukurkite pelėsių struktūrą
Tada pelėsių gamintojas gali nustatyti formuojamus paviršius, sutvirtinimo rėmą, atramos taškus, sujungimo būdą, nuimamas dalis ir išardymo metodą.
4 veiksmas: patikrinkite surinkimą ir matmenis
Prieš pradėdami gamybą, patikrinkite bendrus formos matmenis, kvadratiškumą, išlygiavimą, angas, tvirtinimo detales ir svarbius kontaktinius paviršius.
5 veiksmas: bandomasis perdavimas
Bandomasis liejimas gali atskleisti praktines problemas, kurios gali būti neaiškios vien iš brėžinių, įskaitant betono nuotėkį, prieigos problemas, pašalinimo sunkumus, paviršiaus defektus arba trukdžius armatūrai ir įdėklams.
6 veiksmas: sukurkite pakartojamą gamybos tvarką
Patvirtinus formą, operatoriai turėtų laikytis nuoseklių valymo, atpalaiduojančių medžiagų naudojimo, surinkimo, tikrinimo, liejimo, kietėjimo, išėmimo ir saugojimo procedūrų.
Priežiūra ir tarnavimo laikas
Net ir sunkioms formoms reikalinga reguliari priežiūra. Pakartotinis šlapio betono poveikis, vibracija, kėlimas, smūgis, valymas ir temperatūros pokyčiai gali palaipsniui paveikti jungtis, paviršius, tvirtinimo detales, atramas ir išlyginimą.
- Po kiekvieno gamybos ciklo nuvalykite betono likučius iš formos.
- Patikrinkite formuojančius paviršius, ar nėra įlenkimų, įbrėžimų, korozijos ir deformacijų.
- Reguliariai tikrinkite varžtus, spaustukus, vyrius ir kitus sujungimo taškus.
- Po pakartotinių gamybos ciklų patikrinkite svarbius matmenis.
- Pataisykite pažeistus sandariklius ir jungtis, kol jie nesukels betono nuotėkio.
- Naudokite atpalaidavimo priemonę, suderinamą su formos paviršiumi ir reikiama betono apdaila.
- Formas laikykite tokiomis sąlygomis, kurios sumažintų nereikalingą koroziją ar fizinę žalą.
Priežiūra turėtų būti sutelkta į ankstyvą aptikimą. Nedidelę deformaciją, kuri ištaisoma įprasto patikrinimo metu, yra daug lengviau valdyti nei matmenų problemą, kuri aptikta jau pagaminus didelę betoninių komponentų partiją.
Ką pirkėjai turėtų paruošti prieš užsakydami
Prašant didelio atsparumo surenkamųjų betono formų kainos pasiūlymo, išsami projekto informacija padeda gamintojui sukurti praktiškesnį sprendimą. Užuot pateikę tik gatavų gaminių matmenis, pirkėjai turėtų parengti kuo daugiau šios informacijos:
- Gaminių brėžiniai arba 3D modeliai.
- Bendri matmenys ir kritinės tolerancijos.
- Numatomas gamybos kiekis ir liejimo dažnis.
- Betono tipas ir apytikslis liejimo slėgis arba gamybos būdas.
- Armatūros išdėstymas ir įterptieji komponentai.
- Reikalingas paviršiaus apdaila.
- Išardymo būdas ir turima tvarkymo įranga.
- Nesvarbu, ar liejimo forma turi būti pritvirtinta, reguliuojama, modulinė ar pakartotinai naudojama kelių dydžių gaminiams.
- Tikslinis pristatymo grafikas ir montavimo reikalavimai.
- Specialūs pritaikymo, paviršiaus apdorojimo arba apsaugos nuo korozijos reikalavimai.
Dažnai užduodami klausimai
Kas yra sunkiųjų surenkamųjų betono formų?
Didelės apkrovos surenkamojo betono formos yra tvirtos formavimo sistemos, skirtos betoninėms detalėms formuoti sudėtingomis gamybos sąlygomis. Paprastai jie yra sukurti pakartotiniam naudojimui ir turi konstrukcinį sutvirtinimą, kad išlaikytų geometriją liejimo, vibracijos, kietėjimo ir išardymo metu.
Kodėl pelėsio standumas yra svarbus?
Pelėsių standumas padeda išvengti plokščių ir rėmų judėjimo veikiant betono slėgiui. Per didelis judėjimas gali sukelti matmenų pokyčius, nelygius kraštus, nutekėjimą ir nenuoseklius galutinius gaminius.
Ar plieninės formos yra tinkamos pakartotinei surenkamųjų detalių gamybai?
Plienas plačiai naudojamas sudėtingiems surenkamiesiems darbams, nes jis gali užtikrinti didelį tvirtumą, ilgaamžiškumą ir pakartojamumą. Tinkama konstrukcija priklauso nuo gaminio dydžio, numatomų gamybos ciklų, paviršiaus reikalavimų ir eksploatavimo sąlygų.
Kaip sumažinti betono nuotėkį aplink formų siūles?
Siūlių nuotėkį galima sumažinti išlaikant tikslų plokščių išlygiavimą, prireikus naudojant tinkamus sandariklius, tikrinant spaustukus ir jungtis bei apžiūrint formą prieš kiekvieną liejimo ciklą.
Kaip dažnai reikia tikrinti surenkamą formą?
Pagrindinis patikrinimas turėtų būti atliktas prieš gamybos ciklus, suplanuojant išsamesnius matmenų ir konstrukcijų patikrinimus, atsižvelgiant į gamybos dažnumą ir pelėsių naudojimą. Esant neįprastam susidėvėjimui, smūgiams, deformacijoms ar pasikartojantiems defektams, reikia patikrinti kritinius matmenis.
Ar galima pritaikyti sunkiasvores formas neįprastiems betono gaminiams?
Taip. Individualizuotos formos gali būti kuriamos atsižvelgiant į nestandartinius matmenis, sudėtingas formas, įterptus komponentus, specialią paviršiaus apdailą, reguliuojamus gamybos reikalavimus ir konkrečius išėmimo būdus. Produkto piešimas ir gamybos procesas yra pritaikymo pradžios taškai.
Kokios informacijos reikia formų gamintojui?
Svarbi informacija apima gaminio brėžinius, matmenis, leistinus nuokrypius, gamybos kiekį, betono ir armatūros detales, įterptas dalis, paviršiaus apdailą, išardymo būdą ir visus koregavimo ar pakartotinio naudojimo reikalavimus.
Kaip galima pratęsti pelėsių tarnavimo laiką?
Reguliarus valymas, matmenų tikrinimas, tinkamas atpalaiduojančios medžiagos naudojimas, kruopštus tvarkymas, savalaikis remontas, tinkamas sandėliavimas ir reguliarus jungčių ir tvirtinimo detalių tikrinimas gali padėti išlaikyti pelėsių efektyvumą per pasikartojančius gamybos ciklus.
Paskutinės mintys
Didelės apkrovos surenkamojo betono formos sudaro pakartojamo surenkamojo gamybos proceso pagrindą. Jų veikimas tiesiogiai įtakoja matmenų nuoseklumą, paviršiaus kokybę, išardymo efektyvumą, gamybos greitį, priežiūros darbų krūvį ir bendrą gatavų betoninių komponentų patikimumą.
The right mould should therefore be developed around the complete production process rather than treated as a simple container. Gaminio geometrija, betono slėgis, armatūra, liejimo būdas, kietėjimo sąlygos, išėmimas iš formų, gamybos apimtis ir priežiūros reikalavimai turi veikti kartu.
Gamintojams, gaminantiems pritaikytus arba sudėtingus surenkamus komponentus, kruopščiai sukonstruota forma gali padėti sumažinti pasikartojančias gamybos problemas ir sukurti stabilesnį ir nuspėjamesnį gamybos procesą. Kuo anksčiau atsižvelgiama į šiuos reikalavimus, tuo lengviau bus sukurti formą, tinkančią tiek gaminiui, tiek gamybos aplinkai.
